sunnuntai 20. toukokuuta 2018

Tähdellistä tekemistä

Kukaan tuskin yllättyy, jos kerron, että yli yön kestäneellä huhtikuun lopun visiitilläni Imatralle, löytyi tälläkin kertaa tähdellistä tekemistä moneen makuun. En vain ole ehtinyt siitä vielä aiemmin kirjoittelemaan, kun käytettävissä ollut aika on vierähtänyt edellisen Tähtivierailu-juttusarjan tekemiseen. Pääosiltaan varsin aurinkoiset säät suosivat kuitenkin tätä jo useamman viikon takaista käyntiä ja jäätkin olivat jo tuolloin kaikonneet Vuoksenniskalta, kuin muistuttaen siitä, että uusi laivailukausi on taas alkamassa. Itseasiassa Tähden ja miehistön viides yhteinen! Jotta nautinto olisi täydellinen, on ennen vesillepääsyä kuitenkin ymmärrettävästi "vähän" remontoitava, joten..

Alkuun otin urakaksi edelliskäynnillä irroittamieni jäähdytysvesiputkien laittamisen takaisin paikoilleen. Tarkemmin ottaen aloitin pakosarjaan tulevasta laippaliitoksesta ja vaikka kyseessä on liitos kuumasta pakosarjasta vesiyhteisiin, tein uudet tiivisteet "rohkeasti" paksusta tiivistepaperista, kun olen huomannut sen kestävän monessa paikassa varsin hyvin korkeitakin lämpötiloja. Lisävarmistukseksi laitoin tietenkin tiivisteiden molemmin puolin moottorikäyttöön tarkoitetun ja korkeaa kuumuutta sietävän silikonin varmistamaan liitoksen pitävyyttä. Putkien ja termostaattikotelon väleihin pistin puolestaan Tähden keulapiikin letkuvarastosta löytämääni uutta kumiletkua. Tutkiessani tarkemmin irti olleita vesiputkia huomasin niiden myös olevan messinkisiä, joten suurin osa ajasta taisi oikeasti lopulta mennä niiden maalista puhdistamiseen ja kiilloittamiseen. Tokihan on tärkeää saada lisää näyttävyyttä konehuoneeseen!





Taisinpa tästä jo aiemmin vihjaistakin, mutta saadakseni vesiyhteen takimmaisen sylinterilohkon pakosarjasta irti, oli koko venttiilikoppa lopulta irroitettava. Wickströmillä eivät selvästikään ole hoksanneet ajatella, että yhteen molemmat kiinnitysmutterit saattaisi olla joskus tarpeen saada auki ilman kopan poistoa! Sikäli asiasta ei kuitenkaan ollut haittaa, sillä pääsin samalla tutkimaan tarkemmin takimmaisen sylinterin pakoventtiilin nostajantankoa.

Tästä näkyy hyvin vielä tässä vaiheessa paikoillaan ja sinisen maalin peitossa olevan jäähdytysvesiputken laippa ja sen toinen mutteri, joka on venttiilikopan reunuksen alla.
Muistanette ehkä myös, että kerroin viime vuonna samanlaisella moottorilla varustetun m/s Kyminsuun samaisen tangon sorvautuneen joiltain kohdiltaan ohuemmaksi sylinterilohkon läpi liian pitkälle sisäpuolelle työntyvien, mutta nykyään täysin työttöminä olevien apulaitteiden kiinnitysruuvien osuttua siihen. Huomasin tästä kuultuani myös Tähden moottorissa käyneen samoin, mutten vikaa tuolloin korjatessa kuitenkaan aukonut venttiilikoppaa, vaan hoidin homman kyseisten ruuvien alle laittamillani alusprikoilla. Asia jäi kuitenkin vaivaamaan mieltäni, joten oli oikeastaan vain hyvä, että tässä yhteydessä tarjoutui mahdollisuus selvittää myöskin Tähden moottorin nostajantangon kunto.

Minkäänlaista sorvautumista tai ohentumista en tangossa silmämääräisesti huomannut, mutta pari kohtaa siitä oli kuitenkin kiillottunut muista kohdista eroavaksi. Aikani hyvässä valaistuksessa venttiilikoneistoa ihmeteltyäni hoksasin tangon kuitenkin olevan kieron. Seuraavaksi äkkäsin kyseisen venttiilin säätöruuvin olevan kiristetty aivan loppuun. Ja kun pyöräytin vauhtipyörää ja sain venttiilin kiinniasentoon ja tangon pois jännityksestä, huomasin sylinterikannessa jäljen ja tajusin tangon yläpään ottaneen tässä asennossa joskus kiinni kanteen. Nyt se ei tosin näyttänyt tekevän niin.

Olettamukseni tällä hetkellä onkin seuraava: Irti otetun apulaitteen ruuvit on laitettu aikoinaan takaisin reikiinsä ja ne ovat työntyneet liian pitkälle venttiilinnostajantangoille varattuun tilaan. Seuraavaksi ruuvit ovat hanganneet ja hakanneet tangon kieroksi. Siinä onnistuttuaan on tanko alkanut kulumaan normaalia nopeammin ja tilanne on johtanut lopulta siihen, että venttiilinvälyksiä säädettäessä ja säätöruuvin mennessä yhä pidemmälle, on keinuvivun aiheuttama nostintangon yläpään sivuttaisliike kasvanut niin suureksi, että siinä oleva kuppiosa on alkanut hipsimään sylinterikanteen. Tästä varmastikin johtui viime kesäinen huomioni jonkun kannesta kuuluvan kilahduksen voimistumisesta heti venttiilinsäädön jälkeen. Huomautettakoon, että kyseisen pakoventtiilin välys oli nimenomaan tuolloinkin säädön tarpeessa. Silloin hoksasin myös samaisen venttiilinnostajan rullan pienen soikeuden, mutta kun Kyminsuun tapauksesta en ollut vielä tuolloin kuullut ja kaikki pelasi ennen ja jälkeen säätötoimenpiteen normaalisti, en osannut etsiä koneistosta mitään sen suurempaa vikaa.

Vasemmanpuolimmaisena takimmaisen sylinterin pakoventtiilin keinovipu, jonka säätöruuvi on jo melkein lopussa. Vertaa muihin!

Kuvan keskellä on säätöruuvista alaspäin nokka-akselia kohti menevä nostajan tanko ja kun tarkasti katsoo, näkyy siellä myös siihen melkein kiinni ottava apulaitteen ruuvin pää.

Tanko ja säätöruuvi lähdössä etelään. Tangon kuppiosa on liitetty hitsaamalla varteen ja sekin näyttää olevan hitusen kierossa.
Konsultoituani asian tiimoilta vielä m/s Turson kipparia, pyöritin hänen hyvien neuvojensa mukaan keinuvivun päässä olevan venttiilin säätöruuvin mahdollisimman löysälle ja väänsin ruuvitaltalla keinuvipua sen verran, että sain tangon, venttiilikoneistoa irroittamatta pois paikoiltaan. Seuraavaksi pyöritin vielä säätöruuvinkin irti, jotta voisin rauhassa tutkia osia ja etsiä kotonamme olevasta varaosakoneesta muutamaa milliä pidemmän ja toivottavasti myös suoran tangon kuluneen tilalle.


Vielä oli tämän jälkeen nelisen tuntia aikaa ennen kotiinlähtöä. Niistä ensimmäisen käytin konehuoneesta hetkiseksi pois päästäkseni, kahvin juomiseen ja komentosillan takaisen pienen salongin pöydän viimeistelyyn, tosin aivan liian punaisella petsillä ja loput taas Wickströmin kanssa puuhaamiseen. Koneen paapuurin puoleisessa kyljessä oleva mystinen laippa oli nimittäin seuraavaksi irroitusvuorossa. Sen tarkoitus on ollut minulle tähän asti epäselvä, vaikka sen takaa tihkuvasta jäähdytysnesteestä olen päätellyt sen peittävän jäähdytysvesikanavan vanhaa jäätymisvauriota. Lohkon vaurio sieltä kyllä paljastuikin, mutta sen muodosta, mallista ja myöskin siihen tilkkeeksi laitetusta kovasta metallimaisesta aineesta johtuen, sen voisi myös luulla olevan alkuperäinen tehtaan valuvika. Tosin varsinaisen laipan kotikutoisuus ei viittaa tähän suuntaan.


Aina pitää vähän vastustaa! Alarivin kolmas ja koko laipan viimeinen ruuvi ei nimittäin ilman porakonetta auennut. Laipan läpi tuleviin pultteihin kiinnittyy polttoainesuodattimen jalka.

Tällainen erikoisuus sieltä löytyi. Jäätymisvaurio vai valuvika? Paha sanoa..

Messinkisten talttapäisten ja kiinni hapettuneiden ruuvien aukaisu ja tiukkaan kiinniliimatun laipan irroittaminen oli tehtävä todella harkitusti. Pahimmoilleen edessä oleva polttoainesuodatin vaikeutti sitä entisestään, mutta vain yhden ruuvin jouduin lopulta poraamaan auki. Laipan irrottua puhdistin sen ja motin kyljen huolellisesti. Kello kertoi harrastusaikaa olevan vieläkin vähän jäljellä, joten päätin vielä lopuksi irroittaa vanhan öljynjäähdyttimen/suodattimen, josta siitäkin jo Teille aiemmin mainitsin. Silloin kerroin myös siitä, että osa oli edelliselläkin kerralla syksyllä 2014 irti saman vian, eli pienen käynnistettäessä järviveden pinnalla esiintyvän öljykalvon takia. Kun tämäkin osa oli saatu irti ja pakattua muiden tarvikkeiden ohella matkaan, olikin jo aika lähteä kotimatkalle.

Kädessä varsinainen suodinosa.

Tässä jäähdytysnesteellä tehdyssä vuototestissä puolestaan järviveden ja öljyn toisistaan erottava, kupin mallinen suodattimen sisäosa.

tiistai 15. toukokuuta 2018

Tähtivierailu Antero Tuukkasen luona osa 4/4.

Tässäpä tämä Antero Tuukkasen tapaamisesta tehty varsin mittavaksi venynyt kirjoitelma alkaisi sitten lopultakin olla. Niin monta asiaa jäi minulla kysymättä ja muutama kuvakin tallentamatta, että pienimuotoinen tarkistusreissu oli hänen luokseen vielä uudemman kerran tehtävä. Sillä selvenikin vielä muutama yksityiskohta, joita kävin tuonne aikaisempiin osioihin jo korjaamassa. Toinen ja ehkäpä aika hauskakin huomio tämän visiitin seurauksena oli, että tästä "haastattelusta" tulikin enemmän yhden merkittävän laivamiehen historiikki, kuin Saimaan Wanhojen Laiwojen regatoiden alkuperän selvitysyritys, joka oli siis alkuperäinen ideani. Jotenkin minusta kuitenkin tuntuu, että iloa siitä oli meille kaikille siitä huolimatta. Laittelen tähän osaan vielä loput Tuukkasen arkistoista tallentamani - ja uskokaa tai älkää - myös uudella visiitillä löytyneet aivan uudet kuvat, joten ei muuta kuin antoisia katseluhetkiä! Otoksia on niin monesta tapahtumasta ja tilanteesta, ettei niiden laittaminen järkevään järjestykseen oikein onnistunut, mutta koittakaa pärjätä!



Oberon III.




Parsifal, Kalle Tihveräinen ja Lauri.
Warkaus.


Ahti.















Ja sitten vielä Enso Gutzeit-osastoa..

Antti.

Jalo.












Sölve.

Aleksander.

Wuokselan rovi junanvaunun vieressä. Kuulin aluksen nykyiseltä omistajalta, että sitä oltaisiin tässä joko viemässä merelle tai palauttamassa takaisin Saimaalle miinanraivauspuuhista.

Juho.

Voitto.

Mauri.

Kaukopää.


Matti.

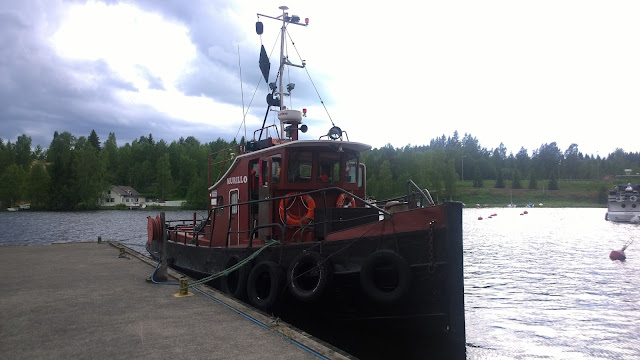

Murillo, josta kerroin viime kesänä (linkki). Eräs aluksen nykyisitä kippareista lähetti minulle kevättalvella katseltavaksi työmailtaan kuvaamiaan varsin mielenkiintoisia videoita. Ne puolestaan löytyvät täältä.

Ilmari.

Laitaatsilta, joka oli ilmeisesti myöskin Suomeen 1918 jääneitä sotasaalislaivoja.

Tuukkanen kertoi, kuinka Gutzeitilla oli jossain vaiheessa tehty kokeiluja talviliikenteen ylläpitämisestä Saimaalla. Tässä jään päälle nousemassa 320 ind. hv:n höyrykoneella varustettu Paavali. Yritys ei kuitenkaan tuottanut toivottua lopputulosta, joten siitä luovuttiin.

Linjahinaaja Paavali kesäisemmässä ympäristössä.

Pentti.

Kekonkivi.

Toimi.

Vanda.

Arno.
Sitten vielä lyhyt höyrylotja-osio..
